Draagvermogen van legbordstellingen: per plank, sectie en totaalbelasting

Vaklast: het gewicht op één legbordniveau

De vaklast is het maximale gewicht dat op één niveau mag worden geplaatst. Daarbij wordt doorgaans uitgegaan van een gelijkmatig verdeelde belasting. Het hele draagvlak werkt dan mee. Een rij zware metalen onderdelen midden op de plank veroorzaakt een andere belasting dan dozen die over de volledige breedte en diepte zijn verspreid.

Controleer de vaklast voor de exacte plankmaat. Binnen het assortiment van 123 Magazijninrichting zijn losse legborden verkrijgbaar in verschillende breedtes, dieptes en draagvermogens. Een waarde van 70, 100, 150, 200 of 230 kg hoort bij een specifieke uitvoering en mag niet naar een ander formaat worden gekopieerd.

Sectielast of veldlast: alle niveaus samen

De sectielast is de maximale belasting van één complete stellingsectie. Dat is de combinatie van de goederen op alle niveaus binnen de staanders. De sectielast kan lager zijn dan de optelsom van de afzonderlijke vaklasten.

Rekenvoorbeeld: vijf legborden met een vaklast van 200 kg geven alleen 1000 kg opslagcapaciteit wanneer de sectieconstructie óók minimaal 1000 kg mag dragen. Is de toegestane sectielast 800 kg, dan blijft 800 kg de grens.

Voeg je een extra niveau toe, dan verandert het draagvermogen van de afzonderlijke legborden niet. De potentiële totaalbelasting neemt wel toe. Daarom moet bij iedere uitbreiding worden gecontroleerd of de sectielast niet wordt overschreden.

Rijbelasting: reken per sectie, niet gemiddeld

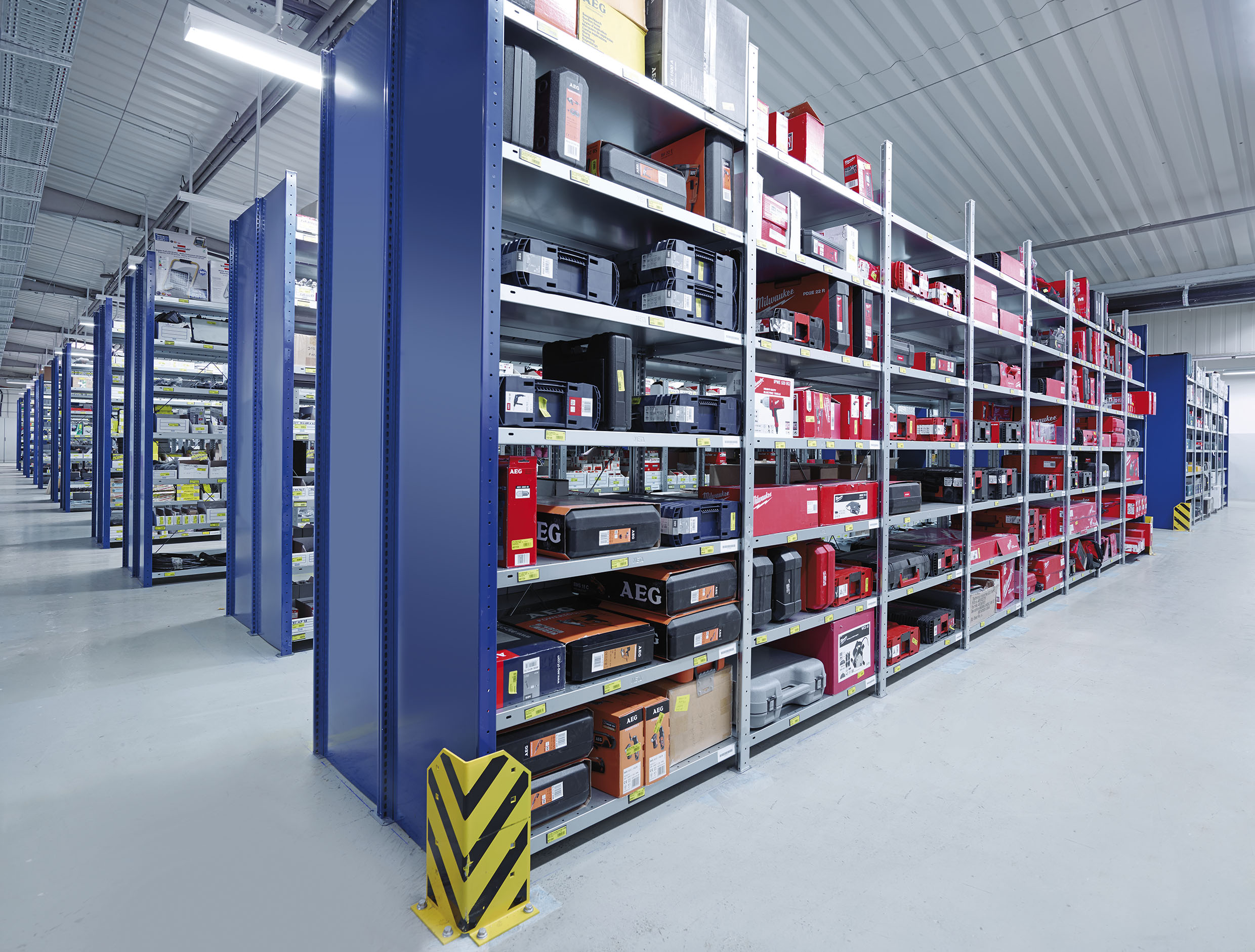

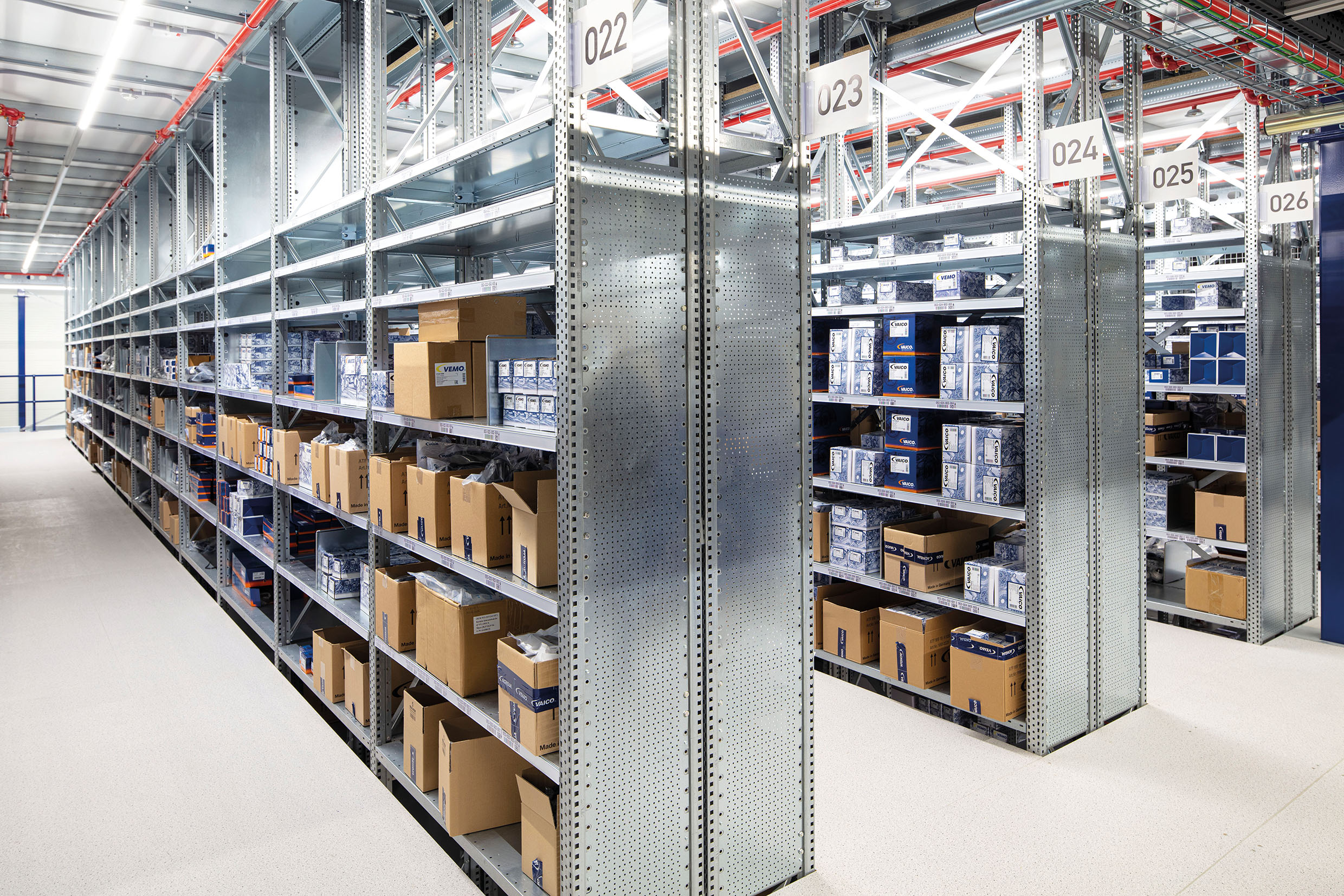

Een stellingrij bestaat uit een basissectie en eventueel meerdere aanbouwsecties. Iedere sectie heeft zijn eigen niveaus en belasting. Het is niet verstandig om de totale voorraad over de gehele rij te middelen en daaruit te concluderen dat iedere sectie veilig is. Eén vak kan overbelast zijn terwijl de rij als geheel ruim onder een gemiddeld totaal blijft.

Bij het uitbreiden met aanbouwsecties moet je bovendien controleren of alle onderdelen bij dezelfde serie en configuratie horen. Een gedeeld staanderframe betekent dat de belasting van aangrenzende secties via dezelfde constructie wordt overgebracht.

Eigen gewicht en permanente belasting

De productspecificatie beschrijft hoe de stelling mag worden gebruikt, maar de vloer krijgt te maken met het totale systeem: goederen, staanders, legborden, achterwanden, lades en andere accessoires. Bij grote stellingvelden, verdiepingsvloeren of een ondergrond met beperkte draagkracht kan daarom ook een vloer- of projectbeoordeling nodig zijn.

Voor een standaard rij op een geschikte bedrijfsvloer is meestal geen ingewikkelde constructieberekening nodig, maar aannames zijn riskant. Een oude tussenvloer, houten verdiepingsvloer, beschadigde betonvloer of plaatsing dicht bij vloerranden vraagt om extra controle.

Puntbelasting versus verdeelde belasting

Een legbord kan binnen zijn opgegeven vaklast toch vervormen wanneer het gewicht op een klein oppervlak staat. Denk aan een zware matrijs op vier smalle poten, een stapel metalen platen in het midden of een volle bak die alleen met twee smalle ribben op het legbord rust.

• Gebruik een geschikte lastverdeler wanneer een product een klein contactvlak heeft.

• Zet zware bakken niet half over de voorrand van het legbord.

• Verdeel meerdere identieke zware artikelen over breedte en diepte.

• Plaats geen extra steunprofielen of zelfgemaakte aanpassingen zonder te weten wat dit met de constructie doet.

• Controleer zichtbaar doorbuigen direct en haal de belasting weg voordat je verder onderzoekt.

Welke onderdelen beïnvloeden de belastbaarheid?

De belastbaarheid ontstaat uit het samenspel van staanders , legborden, clips, verstevigingen, voeten en verbindingen. Beschadigde staanders, ontbrekende clips of fout gemonteerde diagonaalstangen kunnen de praktische veiligheid verminderen. Een los legbord met een hoge vaklast maakt een beschadigd frame niet sterker.

Ook maatwijzigingen zijn relevant. Een breder niveau geeft meer opslagoppervlak, maar kan een andere constructie of draagwaarde hebben. Een diepere plank biedt meer ruimte, maar nodigt ook uit tot meer voorraad en dus meer gewicht.

Een eenvoudige berekening voor jouw voorraad

1. Noteer per artikel of bak het maximale werkelijke gewicht, inclusief verpakking.

2. Bepaal hoeveel stuks tegelijk op één niveau komen te staan.

3. Vermenigvuldig dit en tel een realistische veiligheidsmarge voor schommelende voorraad op.

4. Vergelijk de uitkomst met de vaklast van het exacte legbord.

5. Tel de geplande belasting van alle niveaus in de sectie op en vergelijk die met de toegestane sectielast.

6. Controleer daarna vloer, montage, stabiliteit en bereikbaarheid.

Gebruik geen theoretisch maximum als normale werkbelasting wanneer het magazijnproces onnauwkeurig is. Als medewerkers regelmatig bakken wisselen of tijdelijke voorraad bijplaatsen, is extra ruimte onder de limiet verstandiger dan een configuratie die alleen goed gaat wanneer iedere plank exact wordt bijgehouden.

Draagvermogen per legbord en per volledige sectie. Dat verschilt per specificatie. Een filterwaarde of productnaam verwijst vaak naar de vaklast per legbord, maar controleer altijd de technische productgegevens. Voor de volledige stelling moet ook de sectielast worden beoordeeld.

Vaklasten optellen binnen de toegestane sectielast. Je mag ze optellen om de geplande sectiebelasting te bepalen, maar de som mag nooit hoger zijn dan de toegestane sectielast. Ook moet elk afzonderlijk niveau binnen zijn eigen vaklast blijven.

Een gewijzigde niveau-indeling kan invloed hebben op de configuratie. De toegestane waarden zijn afhankelijk van het systeem en de configuratie. Grote vrije afstanden, extra niveaus of een gewijzigde schoring kunnen relevant zijn. Volg daarom de productspecificaties en montage-instructies van de gekozen serie.

Zo voorkom je rekenfouten bij belasting

Lees draagvermogen altijd op drie niveaus: per legbord, per sectie en voor de complete opstelling met ondergrond. Bestel legbordstellingen niet uitsluitend op basis van het zwaarste artikel, maar op basis van de zwaarste realistische opslagcombinatie. Bij twijfel kan 123 Magazijninrichting helpen om maten, vaklasten en uitbreidingen in één kloppende configuratie samen te brengen.
